产品概述
■  HXGN-12/XGN-40.5小型化开关柜，是我公司为适应现代环网设备发展情况需要独立设计开发的最新开关设备。它吸收了国内外同类产品的精华，且具有独特的创新，解决用户对并关设备体积大，占地面积大，应用不可靠等问题，及时开发的新一代开关设备。与同类产品相比具有使用性强、防护等级高、维护检修方便、覆盖面广等诸多明显的优点，是城乡电网改造的新型产品。该产品用于12kV/40.5kV三相交流50HZ环网供电或终端供电系统中起接受、分配电能或过载、短路保护之用。特别适用于不检修及频繁操作场所，也适用于预装式变电站和开闭站。
■  公司现在ZN63S-12(VS1)10kV户内高压真空断路器:FLN36-12D、FLRN36-12D、XGN15-12户内高压六氟化硫负荷开关及环网柜，FKN12A-12D、FKRN12A-12D、FZN25-12D、FZRN25-12D、HXGN-12户内高压压气负荷开关、真空负荷开关及环网拒等产品，以其设计先进、结构新颖、产品性能可靠广受用户欢迎。

技术参数

序号	名称		单位	数值
1	额定电压		KV	12
2	额定	1min工频耐压（相间、相对地/隔离断口）	KV	42/48
	绝缘	雷电冲击耐压（灭弧室、相间对地）		75
	水平	雷电冲击耐压（隔离断口）		85
3	额定频率		HZ	50
4	额定电流		A	630、1250
5	额定开合单个和背对背电容器组电流		A	400
6	额定短路开断电流		KA	20、25
7	4s热稳定电流		KA	20、25
8	额定短路关合电流（峰值）		KA	50、63
9	额定动稳定电流（峰值）		KA	50、63
10	额定操作顺序			分-0.3s-合分-180s-合分
11	合闸时间		ms	≤100
12	分闸时间		ms	≤50
13	燃弧时间		ms	≤15
14	额定短路电流开断次数		次	20
15	机械寿命		次	10000
16	动静触头允许磨损累计厚度		mm	3
17	接地回路动稳定电流（峰值）		KA	50、63
18	接地回路热稳定电流（2s）		KA	20、25
19	辅助回路额定工频耐受电压		V	2000
20	防护等级			IP3X

FZN25-12D/T630-20 型户内交流高压真空负荷开关
FZRN25-12D/T125-31.5 型户内交流高压真空负荷开关-熔断器组合电器

结构特点
■  本产品采用真空灭弧室灭弧，性能稳定可靠，电
寿命长，开断次数高，关合、开断能力强，撮作维护简便。
■  开关本体与操动机构于一身，隽隔离开关、负荷开关、接地开关于一体，结构紧凑，体积小。
■  直动式隔离断口和真空灭弧室串联布置，动、热稳定电流参数高;独特的按规定操作程序联动，一次性完成操作。
■  锥型静触头、绝缘罩及活门结构，彻底分开母线和负荷开关单元。
■  真空负荷开关、接地开关、活门、开关柜门，严格按“五防”机械联锁，防止误操作，安全可靠。
■  弹簧储能式的操作机构，可电动分合闸，也可手动分合闸操作，便于实现“三遥”要求。
■  分合闸操作电源可交直流两用。
■  开关常规的型式为侧装右操作，也可根据用户需求提供正面操作或左操作。
■  产品符合GB3804，GB16926等国家标准。

技术参数

序号	项目		单位	参数
				FZN25-12D/T630-20	FZRN25-12D/T125-31.5
1	额定电压		KV	12
2	额定电流		A	630	125
3	额定频率		HZ	50
4	额定绝缘水平	1min工频耐受电压	KV	灭弧室对地、相间42；隔离断口48
		雷电冲击耐受电压（峰值）	KV	对地、相间75；隔离断口85
5	额定短时耐受电流（热稳定电流）		KA	20	-
6	额定短路持续时间		S	4	-
7	额定峰值耐受电流（动稳定电流）		KA	50	-
8	额定有功负载开断电流		A	630	-
9	额定闭环开断电流		A	630	-
10	额定电缆充电开断电流		A	10	-
11	额定开断空载变压器容量		KVA	1600
12	额定短路开断电流		KA	-	31.5
13	交换电流		A	-	3150
14	熔断器型号			-	SDLAJ-12 SFLAJ-12
15	熔断器撞击器输出能量		J	-	1+0.5
16	额定短路关合电流		KA	50	（预期峰值）
17	接地开关额定短时耐受电流（热稳定电流）		KA	20
18	接地开关额定短路持续时间		S	2
19	辅助回路额定电压		V	≌220、≌110、≌48
20	机械寿命		次	10000

VCF-12型户内高压小型真空开关

产品概述
■  VCF-12(D)型户内高压固封式真空断路器、VFCF-12D型户内高压固封式负荷开关、VFCF-12RD型户内高压固封式负荷开关—熔断器组合电器、XGN15-12（Z）箱型固定式金属封闭开关柜、XGN15-12（F）箱型固定式金属封闭开关柜、XGN15-12(F·R）箱型固定式金属封闭开关柜，是近年推出的新一代小型化产品,比传统真空断路器、真空负荷开关、组合电器组成的环网柜体体积减少近40%，可极大减少设备占用空间，节省电力工程总体投资。本产品适用于环网供电单元、发电厂、变电使用。尤其适用于工矿企业、住宅小区、高层建筑配电变压器的控制与保护。安装在变电所、箱式变电站、开闭所和电缆分接箱等成套设备产品中,可方便满足配电自动化的各种要求。

结构特点
■  真空断路器、负荷开关采用三相固封极柱结构，真空灭弧室及出线端子等用绝缘特性优良的环氧树脂材料通过自动压力凝胶工艺（APG）包封形成固体绝缘，开关结构具备高机械强度和稳固性，并克服了相间及对地绝缘易受污秽、凝露影响的缺点，受环境影响小，也减少了开关的体积，有效地增加了设备的电气安全性能。
■  三开关模块一体化，自配隔离开关，具有明显可见的隔离断口，保障了操作人员的安全。隔离开关与断路器(负荷开关)、接地开关(可选配）之间有可靠的机械联锁，隔离开关与接地开关是同一根操作轴操作，闭合隔离开关的同时，接地开关进行分闸。分断隔离开关的同时，接地开关进行合闸，二者之间只能由其中一个处于合闸状态，实现了接地开关与隔离开关相互间的闭锁。
■  组合更显灵活。由于采用单元组装结构，当任一回路出现故障，可以现场更换新的回路，同时也适应更多设计回路方案，如配置双隔离开关单元或双接地开关单元等，可满足用户制定的一次系统方案的需要。
■  一体化三开关模块可上下翻转，满足上、下进线、出线和联络等多种不同接线方案的要求。
■  断路器(负荷开关)的操纵机构采用优化型弹簧操纵机构，既可以电动也可以手动操作，且操作功小，机构稳定可靠性高，机构与开关之间各自独立，调整和维护工作量少，易于实现智能化自动操作。
■  柜体结构的通用性强，可以配置SF6、FKN12、FZN25、GN19等开关，满足用户系统的各种要求。

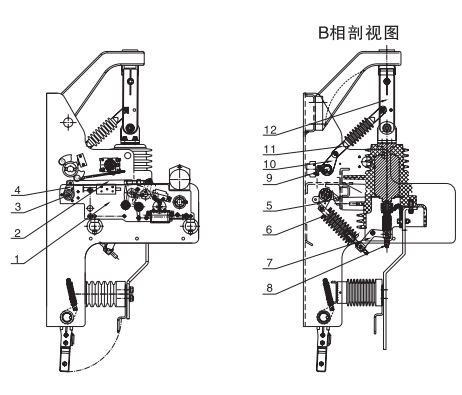

■  主开关分合（断路器、负荷开关):操作机构（1）通过推杆（2）及拐臂(4)将力传递给主轴（3），然后通过主轴上的A、B、C三相拐臂（5)带动绝缘拉杆(6)及拐臂（7)动作，使灭弧室动端导电杆上下运动，从而实现主开关分合闸。
■  隔离开关分合:隔离主轴(9)带动拐胃(10)及绝缘拉杆(11)动作。使得隔离开关动触刀（12)做圆弧摆动，实现隔离开关分合。
■  接地开关分合(常规为联动操作形式):接地开关与隔离开关通过联动机构实现联动，停电时隔离开关分闸同时接地开关合闸，送电时隔离开关合闸同时接地开关分闸。
■  熔断器撞击扣(负荷开关一熔断器组合电器）:任何一支熔断器熔断后，熔断器上的撞针弹出，骆动开关脱扣板转动带动机构中的脱扣器，使开关跳闸。

开关操作原理

VCF-12型户内高压小型真空开关
断路器技术参数

序号	名称		数值	单位
1	额定电压		KV	12
2	额定绝缘水平	1min工频耐压（相间、相对/断口）	KV	42/48
		雷电冲击耐压（灭弧室、相间对地）		75
		雷电冲击耐压（隔离断口）		85
3	额定频率		HZ	50
4	额定电流		A	630、1250
5	额定开合单个和背对背电容器组电流		A	400
6	额定短路开断电流		KA	20、25
7	额定短时持续时间（热稳定时间）	断路器	S	4
		隔离开关		4
		接地开关		2
8	额定短时耐受电流	端容器	KA	20、25
		隔离开关		20、25
		接地开关		20、25
9	额定短路关合电流（峰值）		KA	50、63
10	额定操作顺序			分-0.3s-合分-180s-合
11	合闸时间		ms	≤100
12	分闸时间		ms	≤50
13	燃弧时间		ms	≤15
14	额定短路电流开断次数		次	20
15	机械寿命		次	10000
16	动静触头允许磨损累计厚度		mm	3

断路器机械特性

序号	名称		单位	数值
1	触头开距		mm	11±1
2	超行程		mm	3.0±0.5
3	相间中心距离		mm	210±1.5
4	合闸触头弹跳时间		ms	≤2
5	三相分合闸不同期性		ms	≤2
6	分闸时间（当操作电压为）	最高	ms	≤50
		额定		≤50
		最低		≤60
7	分闸时间		ms	≤100
8	平均分闸速度		m/s	1.1±0.2
9	平均合闸速度		m/s	0.6±0.2
10	各相导电回路电阻		μΩ	≤50（630A），≤45（1250A）
11	触头压力		N	2000±200

操动机构的技术数据

序号	名称		单位	数值
1	额定操作电压	合闸线圈	V	DC220，DC110；AC220，AC110
		分闸线圈
2	线圈功率	合闸线圈	W	358
		分闸线圈
3	储能电机功率		W	70
4	储能电机额定电压		V	DC220，DC110
5	储能时间		S	≤10
