型号说明

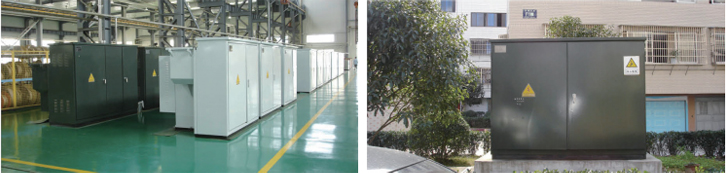

产品概述
■  YB27预装式变电站是长风电力推出的国产化美式箱变。该产品作为配电网中重要供电单元，集高压控制、保护、变电，以及配电设备于一体的成套预装产品.广泛应用于城乡配电网之中。
■  该产品将高压负荷开关、高压熔断器置于变压器油中，具有与变压器器身共箱或分箱两种结构形式。油箱采用全密封结构，配有油温表、油位表、压力表、压力释放阀、放油洞等元件以监测变压器运行状况。该产品分为环网型、终端型及双电源型供电方式。为了使此种产品更适于我国电网的实际要求，长风电力又推出了插拔型干式熔断器，熔丝的熔断不影响变器性能。根据低压馈出要求的复杂程度，长风电力YB27型产品分为标准型、加强型和综合型三种外壳形式，做
到使用户和设计单位在选型时更灵活、更经济。

结构特点
■  结构紧凑，体积小，仅为同容量国产欧式箱变的1/3~1/5左右，大大减少了占地面积;
■  全密封、全绝缘，无需绝缘距离，可靠保护人身安全;
■  高压采用负荷开关熔断器组合电器保护;
■  高压接线既可用环网，又可用于终端，供电方式灵活，可靠性高;
■  变压器性能卓越;低损耗、低噪音、低温升，过载能力强，抗短路，耐冲击能力强;
■  满足各种低压馈出要求，可按方案选择，亦可自行设计:
■  电缆头有200A肘型电缆接头及600A欧式前接头两种，肘型电缆接头适用于电缆截面积为35-120mm2，欧式前接头适用于电缆截面积为35-500mm2，电缆头的材质分为铜芯和铝芯.两者均可配置全绝缘氧化锌避雷器，200A肘型缆头可以带负荷插拔，又可以起到隔离开关的作用。

变压器性能参数

产品型号	额定容量（KVA）	电压组合			联接组标号	11型			短路阻抗（%）
		高压（KV）	高压分接范围（%）	低压（KV）		空载损耗（KW）	负载损耗（KW）	空载电流（%）
S11-30/10	30	6 6.3 10 10.5 11	±5或 ±2×2.5	0.4	Dyn11 Yyn0	0.10	0.63/0.60	1.61	4
S11-50/10	50					0.13	0.91/0.87	1.40
S11-63/10	63					0.15	1.09/1.04	1.30
S11-80/10	80					0.18	1.31/1.25	1.30
S11-100/10	100					0.20	1.58/1.50	1.30
S11-125/10	125					0.24	1.89/1.80	1.20
S11-160/10	160					0.28	2.31/2.20	1.10
S11-200/10	200					0.34	2.73/2.60	1.10
S11-250/10	250					0.40	3.20/3.05	1.00
S11-315/10	315					0.48	3.83/3.65	1.00
S11-400/10	400					0.57	4.52/4.30	0.90
S11-500/10	500					0.68	5.41/5.15	0.80
S11-630/10	630					0.81	6.20	0.80	5
S11-800/10	800					0.98	7.50	0.70
S11-1000/10	1000					1.15	10.30	0.70
S11-1250/10	1250					1.36	12.00	0.60
S11-1600/10	1600					1.64	14.50	0.60

斜线上方的负载损耗适用于Dyn11，斜线下方的负载损耗适用于Yyn0联结组
注：A.根据用户要求变压器的低压可设计为0.69kv。

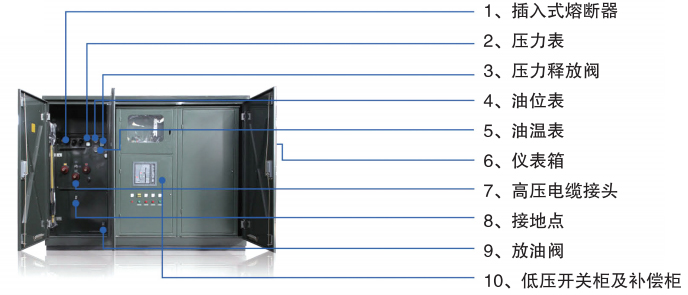

产品结构
