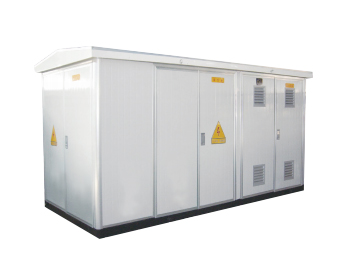

产品概述
本产品完全符合GB/T17467-2010《高压/低压预装式变电站》标准。适用于城市公共配电、路灯用电、工矿企业、市区建筑、住宅、山区、宾馆、公园及工地施工等，可实现环网型和终端型供电方式。
结构特点
■ 箱变的基本结构分为“目”字形和“品”字形两种，箱式骨架采用优质槽钢和角钢焊接而成，具有较高的机械强度;箱体采用铝合金型材制作，具有较好的防腐能力，整体美观的外形经喷漆着色可与周围环境相协调，精心设计的底部起吊装置，给安装运输移动提供了极大的方便。
■ 箱变内有独立的高压室、变压器室和低压室，各室照明随门的开启自动打开。高压室内装有高压环网开关设备，可根据用户需要选用压气式、真空式负荷开关，且具有“五防”功能，当采用限流型高压熔断器时，当某相熔断器熔断时，负荷开关自动分闸，避免因缺相运行而引起故障。
■ 变压器室采用自然通风和自动控制的强迫散热风冷装置，具有随温度变化而自动控制的排风系统，能有效控制降低箱内温度，满足运行要求。根据用户要求还可采用防凝露的装置，还可设有轨道，能方便地从变压器室两侧大门进出。箱体材料能防止雨水和污物进入，具备长期户外使用的条件，具有防腐防水，防尘性能，使用寿命长，维护简单，外形美观等功能。
■ 变压器可采用干式或油浸变压器，油浸式变压器可选用有油枕和无油枕全密封的两种。
■ 低压具有成套开关设备的总体功能，供用户挑选，任意组合。
■ 外壳材料:外壳材料有复合板、敷铝锌板、不锈钢板、金属雕花板、环保木、GRC等。
■ 结构特点:高压结构合理紧凑，可选用SF6、FZN25、VS1环网柜，具有五防联锁功能。变压器自然通风和自动风冷系统可适用干式和油浸式变压器。
■ 低压室:可根据用户要求采用多种结构的配电方案，有动力配电，照明配电，无功自动补偿，电能计量等各种功能，装有自动照明系统，防尘性能高，使用寿命长，维护简单，外形美观。

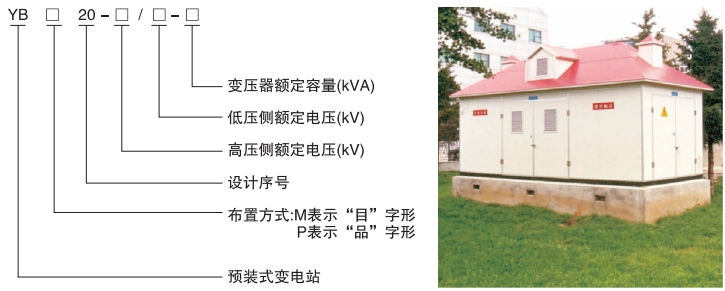

型号说明

性能参数
