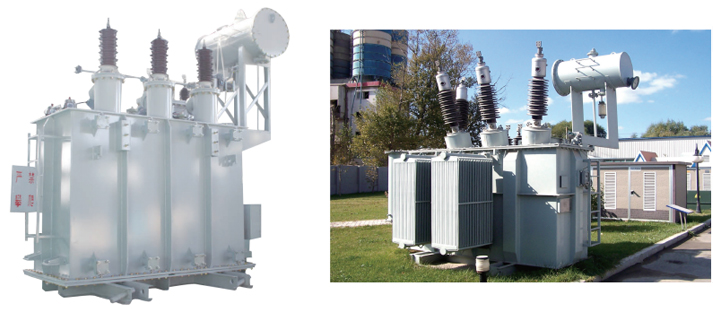

■  10kV~66kV级系列产品主要用于城乡工农业电风及各工矿企业输配电。
■  目前公司已大规模生产了油浸自冷、无励磁调压及有载调压、全密封等50多个新品种结构产品、产品具有性能稳定、可靠性高、结构缓凑、外形美观、节能降耗、免维护、免吊芯等特点。

S10系列2000-3150KVA、35KV级双绕组无载调压电力变压器技术参数表

产品型号	额定容量（KVA）	高压（KV）	电压组合			空载损耗（KW）	负载损耗（KW）	空载电流（%）	短路抗阻（%）	总重量（kg）			外形尺寸
			高压分接范围（%）	低压（KV）	联接组标号					器身重	油重	总重	基础中心距（A×B）（mm）	长×宽×高（mm）
S10-2000/35	2000	35 38.5	±5或 ±2×2.5	3.15 6.3 10.5	Yd11 YNd11	2.43	18.38	0.75	6.5	3510	1390	5980	1070/1070	2210×1480×2520
S10-2500/35	2500					2.88	19.67	0.75		4295	1520	7005		2460×1690×2570
S10-3150/35	3150					3.42	23.18	0.70	7	4480	1905	7940		2570×2470×2660
S10-4000/35	4000					4.07	27.36	0.70		5760	2240	10280		2720×2430×2870
S10-5000/35	5000					4.86	31.40	0.60		6030	2450	11200		2860×2460×2810
S10-6300/35	6300					5.90	35.06	0.60	7.5	7630	2730	13800	1475/1475	3100×2620×2940
S10-8000/35	8000					8.28	38.48	0.55		7900	3110	15600		3340×2820×3980
S10-10000/35	10000					9.81	45.32	0.55		11020	4400	20100		3390×2920×3270
S10-12500/35	12500					11.52	51.03	0.50	8	13700	4780	23920		3410×2990×3690
S10-16000/35	16000					14.44	65.93	0.50		15800	5400	28100		3460×3020×3770
S10-20000/35	20000					16.20	79.52	0.50		17200	6200	29500		3520×3370×3840
S10-25000/35	25000					19.17	94.05	0.40		18100	6900	32200		3570×3460×3860
S10-31500/35	31500					22.77	112.86	0.40		202100	7600	35400		3690×3520×3890

S10系列2000-20000KVA、35KV级双绕组无载调压电力变压器技术参数表

产品型号	额定容量（KVA）	高压（KV）	电压组合			空载损耗（KW）	负载损耗（KW）	空载电流（%）	短路抗阻（%）	总重量（kg）			外形尺寸
			高压分接范围（%）	低压（KV）	联接组标号					器身重	油重	总重	基础中心距（A×B）（mm）	长×宽×高（mm）
SZ10-2000/35	2000	35 38.5	±3×2.5	10.5	Yd11	2.61	18.23	1.00	6.5	3020	1980	6840	1070/1070	2680×1670×2600
SZ10-2500/35	2500					3.06	20.62	1.00		3700	2200	7620		2780×1710×2750
SZ10-3150/35	3150					3.60	24.70	0.95	7	4380	2460	8840		2820×2160×2900
SZ10-4000/35	4000					4.32	29.17	0.95		4960	2920	9980		2890×2100×2990
SZ10-5000/35	5000					5.22	34.20	0.90		5880	3400	11900		2990×2100×2990
SZ10-6300/35	6300					6.30	36.77	0.90	7.5	7200	3900	15200	1475/1475	3140×2310×3120
SZ10-8000/35	8000			6.3 6.6 10.5	YNd11	8.28	40.66	0.80		9900	5200	20170		3460×3220×3280
SZ10-10000/35	10000					10.44	48.07	0.80		12200	6830	23800		3750×3320×3370
SZ10-12500/35	12500					12.33	57.00	0.80	8	14200	6950	26200		4120×3380×3490
SZ10-16000/35	16000					14.81	70.32	0.75		17250	7250	28900		4810×3520×3870
SZ10-20000/35	20000					17.51	82.78	0.75		18200	8460	31400		5010×3670×4190

SZ10系列6300-63000KVA、66KV级双绕组无载调压电力变压器技术参数表

产品型号	额定容量（KVA）	高压（KV）	电压组合			空载损耗（KW）	负载损耗（KW）	空载电流（%）	短路抗阻（%）	总重量（kg）			外形尺寸
			高压分接范围（%）	低压（KV）	联接组标号					器身重	油重	总重	基础中心距（A×B）（mm）	长×宽×高（mm）
SZ10-6300/66	6300	63 66 69	±8×2.5	6.3 6.6 10.5 11	Yd11 YNd11	8.80	34.00	0.90	6.5	8540	6020	17500	1475/1475	4900×3350×4100
SZ10-8000/66	8000					10.50	40.40	0.80		9960	7100	21500		5100×3510×4310
SZ10-10000/66	10000					12.30	47.60	0.70	7	13200	9010	27000		5300×3520×4500
SZ10-12500/66	12500					14.50	56.50	0.70		13400	10500	32400		5500×3600×4770
SZ10-16000/66	16000					17.40	69.50	0.60		17300	11200	35000		5710×3710×4910
SZ10-20000/66	20000					20.50	84.20	0.50	7.5	18900	11900	40000	2400/1475	5490×4220×5100
SZ10-25000/66	25000					24.10	99.50	0.50		23100	12700	45000		6140×4270×5280
SZ10-31500/66	31500					28.60	120	0.50		28400	13000	54000		6280×4370×5350
SZ10-40000/66	40000					34.00	141	0.50	8	34600	14500	60000		6350×4450×5550
SZ10-50000/66	50000					40.10	175	0.50		34720	16820	65000	2040/2040	6500×4670×5800
SZ10-63000/66	6300					47.40	210	0.50		37900	19100	82000		6600×4870×6150
