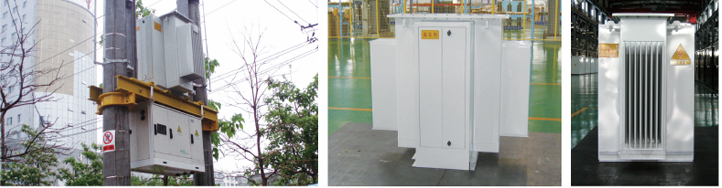

■ 10kV全密封配电变压器S9-M-(30-2500)、S10-M-(30-2500)、S11-M-(30-2500)、S13-M-(30-3500)、S(B)H15-M-(30-2500)共5个品种120多个规格。此产品占地面积小、免维护、进出线为箱盖顶部出线结构,高压、低压侧面箱壁电缆进出线结构(以适用电网为电缆沟走线的方便),高(或低压)箱盖顶部出线、低压(或高压)侧面出线三种结构。
■ 变压器器身采用可靠的定位,能保证变压器长途运输和长期运行器身不移动、绕组不变形,免吊芯、免维护直接连网使用。可供应箱盖与箱沿整体焊接密封或螺检加氯丁橡胶密封结构,即均满足S9~11-M、S13-M、S(B)H15-M及SZ9-11型号规格生产要求。
全密封结构10KV级S11系列低损耗变压器技术参数表
产品型号
|
额定容量(KVA)
|
电压组合
|
联接组标号
|
11型
|
短路抗阻(%)
|
总重量(kg)
|
外形尺寸
|
|||||
高压(KV)
|
高压分接范围(%)
|
低压(KV)
|
空载损耗(KW)
|
负载损耗(KW)
|
空载电流(%)
|
基础中心距(A×B)(mm)
|
长×宽×高(mm)
|
|||||
S11-30/10
|
30
|
6
6.3 10 10.5 11 |
±5或
±2×2.5 |
0.4
|
Dyn11
Yyn0 |
0.10
|
0.63/0.60
|
1.61
|
4.0
|
290
|
400×400
|
820×520×1100
|
S11-50/10
|
50
|
0.13
|
0.91/0.87
|
1.40
|
450
|
400×400
|
860×860×1120
|
|||||
S11-63/10
|
63
|
0.15
|
1.09/1.04
|
1.30
|
512
|
400×400
|
900×600×1150
|
|||||
S11-80/10
|
80
|
0.18
|
1.31/1.25
|
1.30
|
544
|
400×400
|
950×630×1200
|
|||||
S11-100/10
|
100
|
0.20
|
1.58/1.50
|
1.30
|
632
|
550×550
|
990×670×1240
|
|||||
S11-125/10
|
125
|
0.24
|
1.89/1.80
|
1.20
|
738
|
550×550
|
1050×700×1320
|
|||||
S11-160/10
|
160
|
0.28
|
2.31/2.20
|
1.10
|
840
|
550×550
|
1160×770×1490
|
|||||
S11-200/10
|
200
|
0.34
|
2.73/2.60
|
1.10
|
926
|
550×550
|
1180×750×1400
|
|||||
S11-250/10
|
250
|
0.40
|
3.20/3.05
|
1.00
|
1085
|
550×550
|
1180×810×1530
|
|||||
S11-315/10
|
315
|
0.48
|
3.83/3.65
|
1.00
|
1275
|
550×550
|
1230×790×1490
|
|||||
S11-400/10
|
400
|
0.57
|
4.52/4.30
|
0.90
|
1540
|
550×550
|
1260×880×1570
|
|||||
S11-500/10
|
500
|
0.68
|
5.41/5.15
|
0.80
|
1845
|
550×550
|
1300×1000×1610
|
|||||
S11-630/10
|
630
|
0.81
|
6.20
|
0.80
|
4.5
|
2032
|
660×660
|
1340×1020×1645
|
||||
S11-800/10
|
800
|
0.98
|
7.50
|
0.70
|
3480
|
660×660
|
1360×1060×1730
|
|||||
S11-1000/10
|
1000
|
1.15
|
10.30
|
0.70
|
3180
|
820×820
|
1370×1100×1820
|
|||||
S11-1250/10
|
1250
|
1.36
|
12.00
|
0.60
|
3920
|
820×820
|
1580×1140×1850
|
|||||
S11-1600/10
|
1600
|
1.64
|
14.50
|
0.60
|
4860
|
820×820
|
1620×1200×1900
|
技术参数
全密封结构10KV级S11系列低损耗变压器技术参数表
产品型号
|
额定容量(KVA)
|
电压组合
|
联接组标号
|
13型
|
短路抗阻(%)
|
||||
高压(KV)
|
高压分接范围(%)
|
低压(KV)
|
空载损耗(KW)
|
负载损耗(KW)
|
空载电流(%)
|
||||
S13-30/10
|
30
|
6
6.3 10 10.5 11 |
±5或
±2×2.5 |
0.4
|
Dyn11
Yyn0 |
0.08
|
0.63/0.60
|
1.70
|
4.0
|
S13-50/10
|
50
|
0.10
|
0.91/0.87
|
1.30
|
|||||
S13-63/10
|
63
|
0.11
|
1.09/1.04
|
1.20
|
|||||
S13-80/10
|
80
|
0.13
|
0.31/1.25
|
1.10
|
|||||
S13-100/10
|
100
|
0.15
|
1.58/1.50
|
1.00
|
|||||
S13-125/10
|
125
|
0.17
|
1.89/1.80
|
0.90
|
|||||
S13-160/10
|
160
|
0.20
|
2.31/2.20
|
0.70
|
|||||
S13-200/10
|
200
|
0.24
|
2.73/2.60
|
0.70
|
|||||
S13-250/10
|
250
|
0.29
|
3.20/3.05
|
0.70
|
|||||
S13-315/10
|
315
|
0.34
|
3.83/3.65
|
0.50
|
|||||
S13-400/10
|
400
|
0.41
|
4.52/4.30
|
0.50
|
|||||
S13-500/10
|
500
|
0.48
|
5.41/5.15
|
0.50
|
|||||
S13-630/10
|
630
|
0.57
|
6.20
|
0.30
|
4.5
|
||||
S13-800/10
|
800
|
0.70
|
7.50
|
0.30
|
|||||
S13-1000/10
|
1000
|
0.83
|
10.30
|
0.20
|
|||||
S13-1250/10
|
1250
|
0.97
|
12.00
|
0.20
|
|||||
S13-1600/10
|
1600
|
1.17
|
14.50
|
0.20
|
全密封结构10KV级S(B)H15系列低损耗变压器技术参数表
产品型号
|
额定容量(KVA)
|
电压组合
|
联接组标号
|
13型
|
短路抗阻(%)
|
||||
高压(KV)
|
高压分接范围(%)
|
低压(KV)
|
空载损耗(KW)
|
负载损耗(KW)
|
空载电流(%)
|
||||
S(B)H15-30/10
|
30
|
6
6.3 10 10.5 11 |
±5或
±2×2.5 |
0.4
|
Dyn11
Yyn0 |
0.03
|
0.60 |
1.70
|
4.0
|
S(B)H15-50/10
|
50
|
0.04
|
0.87
|
1.30
|
|||||
S(B)H15-63/10
|
63
|
0.05
|
1.04
|
1.20
|
|||||
S(B)H15-80/10
|
80
|
0.06
|
1.25
|
1.10
|
|||||
S(B)H15-100/10
|
100
|
0.07
|
1.50
|
1.00
|
|||||
S(B)H15-125/10
|
125
|
0.08
|
1.80
|
0.90
|
|||||
S(B)H15-160/10
|
160
|
0.10
|
2.20
|
0.70
|
|||||
S(B)H15-200/10
|
200
|
0.12
|
2.60
|
0.70
|
|||||
S(B)H15-250/10
|
250
|
0.14
|
3.05
|
0.70
|
|||||
S(B)H15-315/10
|
315
|
0.17
|
3.65
|
0.50
|
|||||
S(B)H15-400/10
|
400
|
0.20
|
4.30
|
0.50
|
|||||
S(B)H15-500/10
|
500
|
0.24
|
5.15
|
0.50
|
|||||
S(B)H15-630/10
|
630
|
0.32
|
6.20
|
0.30
|
4.5
|
||||
S(B)H15-800/10
|
800
|
0.38
|
7.50
|
0.30
|
