电力设备详细
产品概述

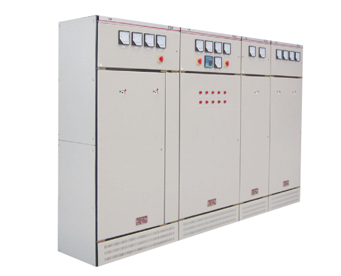

■ GGD型交流低压开关设备符合GB7251.1、JB/T5877、IEC439-1等标准的要求，适用于额定电压380-660V，交流三相50-60Hz的电力系统中，作为配电和电动机控制以及无功功率补偿之用。本产品户内使用。
技术参数及主电路方案
基本技术参数
|
主回路额定电压（V）
|
交流380、660
|
|
|
辅助电路额定电压（V）
|
交流220、380直流110、220
|
|
|
额定频率（HZ）
|
50（60）
|
|
|
额定绝缘电压（V）
|
660（1000）
|
|
|
额定电流（A）
|
≤3150
|
|
|
短时耐受电流（KA）
|
15、30、50
|
|
|
峰值耐受电流（kA/0.1s）
|
30、63、105
|
|
|
工频耐压（V/min）
|
主回路
|
2500
|
|
辅助电路
|
1760
|
|
|
母线
|
A、B、C、N
|
|
|
防护等级
|
IP30
|
|
